Cymbal型复合压电作动器微进给技术研究

dc采样参考电压为vref，转换位数为n，传感器的输出电压为vs，则adc转换应该满足|vs|＜vref。为此，笔者在单片机的adc输入端加上稳压管进行保护，其转换后的相对误差 530)this.width=530"> 530)this.width=530"> 图5程控放大电路图 为使压电陶瓷作动器在不同行程时传感器信号尽可能接近adc的满量程输入，笔者设计了如图5所示的程控放大电路。图5中vsensor为传感器输出电压，vadc为程控放大电路输出电压即adc0输入电压；pga203为程控放大器，其放大倍数根据其1、2脚输入电平的不同分别取1、2、4和8。c8051通过p1.0和p1.1口控制pga203的放大倍数。pga203电源供电电压vcc=±15 v。电容c1和c2为电源去耦钽电容，其容值大小为1μf。 2.4软件补偿 在系统软件设计中，笔者通过反复实验，将cymbal型复合压电作动器的电压位移特性（包括上升曲线和下降曲线）预先存储于c8051的片内程序存储器中。在系统进给时，mcu首先判断系统输出量是上升还是下降，然后对所期望的进给量进行查表，然后将其结

基于嵌入式操作系统的磁场测量系统的设计

路的主要作用是将传感器输出的、和磁场强度成正比的微弱电压信号放大。根据其要求，设计的前置放大电路采用了差动放大的方式，电路如图3所示。它具有高共模抑制比、输入阻抗高、输出阻抗低、失调小、温漂小、线性好等优点。 (3)磁场测量系统对不同的测量对象进行测量时，磁场传感器的感应强度都会不同。要实现不同测量对象自适应量程的切换，必须设计一个放大倍数可调的模块，而且放大倍数的范围应较广。现采用burr-brown公司的pga202／203程控仪表放大器，该芯片无需外围芯片，而且pga202与pga203经级联可组成从l~8000倍的16种程控增益。放大范围可满足系统的需要。 (4)因磁场检测时会受到环境中其它外部磁场的干扰而输出偏移电压，所以在电路设计中设有自动调零电路，在每次仪器使用前进行自动校准。实现方法是在输入端增加一个开关，校准时输入直接接地，测量时输入接传感器。主控制器将接地时的输出记录在数据区中，并将此输出作为零点而实现自动调零。 (5)该仪器检测的是交变磁场，所以对磁场的频率检测是必需的。实现方法是将磁场检测信号通过一个过零比较器变成方波，方波经过二极管将正电压部分送

基于嵌入式Linux的磁场测量系统

路的主要作用是将传感器输出的、和磁场强度成正比的微弱电压信号放大。根据其要求，设计的前置放大电路采用了差动放大的方式，电路如图3所示。它具有高共模抑制比、输入阻抗高、输出阻抗低、失调小、温漂小、线性好等优点。 (3)磁场测量系统对不同的测量对象进行测量时，磁场传感器的感应强度都会不同。要实现不同测量对象自适应量程的切换，必须设计一个放大倍数可调的模块，而且放大倍数的范围应较广。现采用burr-brown公司的pga202／203程控仪表放大器，该芯片无需外围芯片，而且pga202与pga203经级联可组成从l~8000倍的16种程控增益。放大范围可满足系统的需要。 (4)因磁场检测时会受到环境中其它外部磁场的干扰而输出偏移电压，所以在电路设计中设有自动调零电路，在每次仪器使用前进行自动校准。实现方法是在输入端增加一个开关，校准时输入直接接地，测量时输入接传感器。主控制器将接地时的输出记录在数据区中，并将此输出作为零点而实现自动调零。 (5)该仪器检测的是交变磁场，所以对磁场的频率检测是必需的。实现方法是将磁场检测信号通过一个过零比较器变成方波，方波经过二极管将正电压部分送

由PGA203与OPA27构成的低噪声差分放大器

相关元件PDF下载：

由PGA203与ISO102构成的隔离式可编程增益仪表放大器电路

相关元件PDF下载：

由PGA203构成的可编程电流源

相关元件PDF下载：

信号源悬浮的可编程仪表放大器(PGA203)

相关元件PDF下载：

PGA203构成的增益1～8000倍可编程放大器电路图

　　如图所示为增益1～8000倍可编程放大电路。该电路采用了PGA202、PGA203集成芯片，PGA202集成芯片的数控增益范围为：1、10、100和1000(十进制)，PGA203的数控增益范围为：1、2、4、8(二进制)。增益控制端A2(引脚l)和A3(引脚2)与增益的对应关...

由PGA203与OPA27构成的低噪声差分放大器

相关元件pdf下载：pga203 opa27 如图所示为由pga203与运放opa27构成的低噪声差分放大器。该电路在pga203的输入端加上两个运放opa27，信号由两个运放的同相输入端输入，利用两个运放为同相放大器的高阻特性与pga203差分输入，将共模噪声抑制到最小。两个运放opa27构成的增益为100，pga203增益为1、2、4、8，两者相乘，所以电路总增益为100、200、400、800。

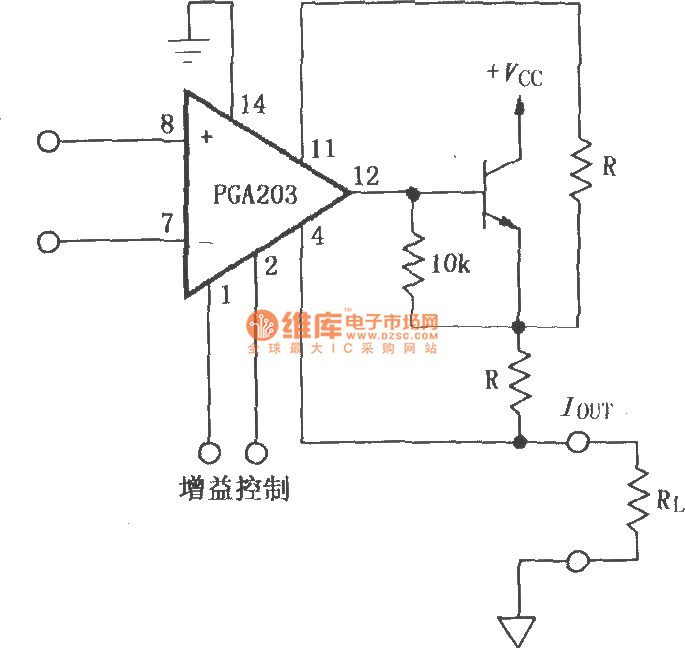

由PGA203构成的可编程电流源

相关元件pdf下载：pga203 如图所示为由pga203构成的可编程电流源。电路外接三极管、电阻r、10kω电阻构成电流源电路，这里要注意pga203的基准端(④脚)接在负载电阻上端(而不是接地)。三极管与10kω电阻构成射极跟随器，输出电压经过射极跟随器加到电阻r上端，而r的下端接pga203的基准脚，因此无论负载电压多少，流过r的电流只取决于电阻r两端的电压，而与负载无关，即为电流源特性。当增益控制不同的输出电压时，电流源产生的不同电流输出。

由PGA203与ISO102构成的隔离式可编程增益仪表放大器电路

相关元件pdf下载：pga203 iso102 如图所示为由pga203与隔离放大器is0102构成的隔离式可编程增益仪表放大器电路。输入信号由pga203放大后再输入is0102，由is0102隔离放大后输出vout。这期间din经过数字光电耦合器隔离，对pga203的增益进行选择，rl为上拉电阻。

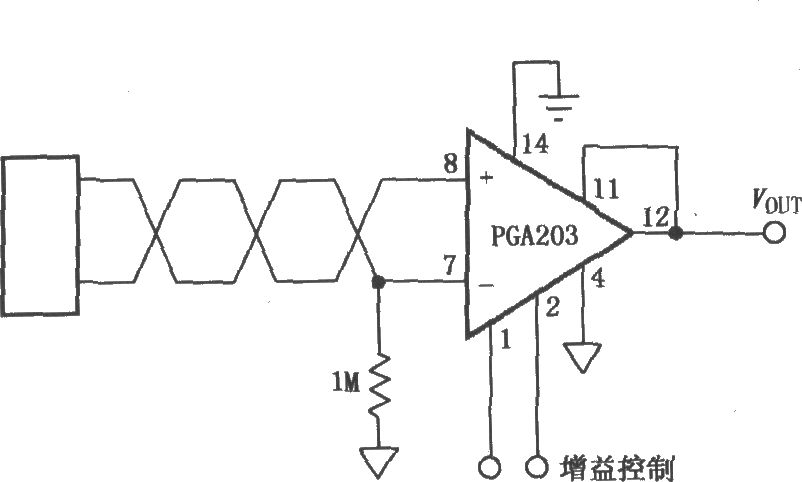

信号源悬浮的可编程仪表放大器(PGA203)

相关元件pdf下载：pga203 如图所示为由pga203构成的信号源悬浮的可编程仪表放大器。因为输入信号由双绞线传输加到pca203输入端，因此呈悬浮状态，信号经过pga203放大后输出。这里要注意的是，在pga203输入端⑦脚接一个1mω电阻，为放大器输入偏流提供通道。

数控增益编程仪器放大器PGA202／203原理及应用

相关元件pdf下载：pga202 pga203 内部结构框图:基本连接图:pga202的增益为1,10,100,1000(十进制)pga203的增益为1,2,4,8(二进制)

测量1mV电压信号，精度0.1％，请提建议

先有定值放大器放大10倍，比如pga203，再用adc，比如ad976

请大侠推荐可变增益放大器

pga203,lt6910,mcp6s2x,lmh6502等等pga203比较好买，但是要30-40元，其他好像要订货

请问A/D卡硬件增益是什么意思？

请问a12345678ga1 ga0 增益（pga203） 增益（pga202）0 0 1 10 1 2 101 0 4 1001 1 8 1000这是一个a/d卡的pga增益表，其中ga1，ga0都是一位，那么是不是说这两个pga不是级联的，因为从表上看出，如果是级联的，只能有1、20、400、8000这四种增益，我要1000的增益该如何？
